A sinalização em painéis elétricos e subestações não é opcional. Ela previne acidentes, reduz erros operacionais e acelera intervenções de manutenção. Quando falha, coloca vidas em risco e gera paradas não planejadas.
Este guia mostra o essencial: o que deve estar presente, os erros mais comuns e como padronizar.
Por que a sinalização falha?
Quatro causas principais:
- Sistema evolui, sinalização não acompanha – Circuitos mudam, painéis são ampliados, mas as etiquetas ficam desatualizadas.
- Material inadequado – Etiquetas comuns não resistem a calor, vibração, poeira ou produtos químicos.
- Falta de padrão – Cada área usa fontes, cores e nomenclaturas diferentes.
- Só aviso de perigo – Falta identificação funcional: o que é, para onde vai, o que alimenta.
O que não pode faltar

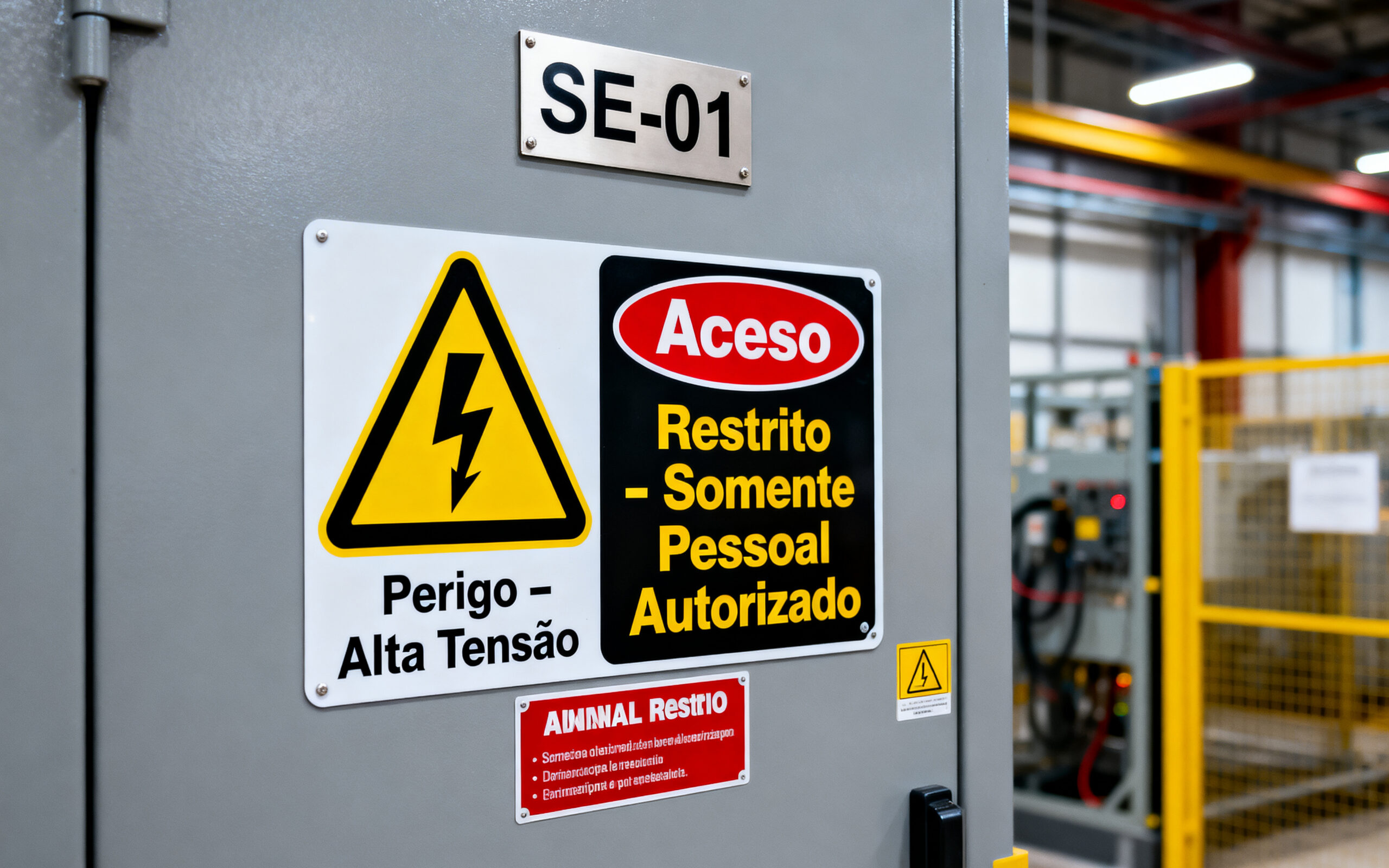

1. Entrada da sala elétrica
– Placa “Perigo – Alta Tensão” com pictograma;
– “Acesso Restrito – Somente Pessoal Autorizado”;
– Identificação da sala (ex.: SE-01);
– EPIs obrigatórios quando aplicável;
– Contato de emergência (opcional).
Dica: Use pictogramas universais e alto contraste (amarelo/preto).

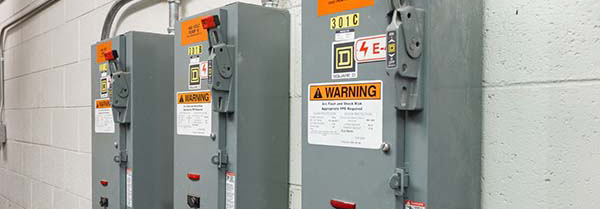

2. Identificação externa do painel
– Código único (ex.: QGBT-01, CCM-02);
– Função/área alimentada (ex.: “QGBT – Linha de Envase”);
– Tensão nominal (ex.: 380V/220V);
– “Não obstruir – Manter área livre”.
Dica: O código deve ser legível a 3 metros
de distância.
3. Identificação de circuitos
– Cada disjuntor/chave com etiqueta clara (ex.: “Bomba 01”, “Exaustor Cabine 03”);
– Origem/destino quando aplicável (ex.: “Alimentado por QGBT-01 – D12”);
– Destaque para circuitos críticos (TI, segurança, ventilação).
Dica: Evite nomes genéricos (“Motor 1”, “Tomadas”). Seja específico.
4. Barramentos e aterramento
– Identificação de fases (A-B-C ou R-S-T);
– Neutro (N) e terra (PE);
– sinalização de partes vivas energizadas.
Dica: Use o mesmo padrão de cores em todas as unidades.
5. Etiquetas de bloqueio e manutenção

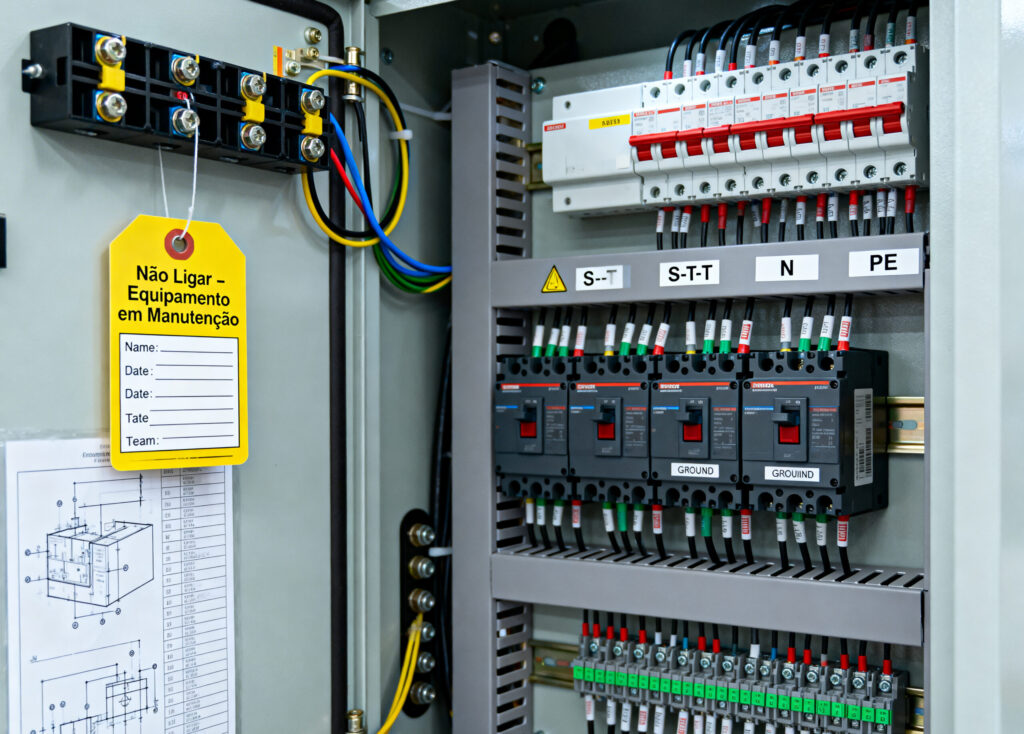

– “Não Ligar – Equipamento em Manutenção” com campos para nome, data e equipe;
– Suporte a LOTO (Lockout/Tagout);
– Avisos de procedimento: “Desligar antes de abrir”, “Aguardar descarga”.
Dica: Centralize o controle dessas etiquetas no almoxarifado ou PCM.
6. Sinalização interna do painel
– Identificação de bornes e trilhos;
– Etiquetas em cabos e chicotes;
– Diagrama elétrico na porta interna;
– QR Code para documentação técnica (opcional).
Dica: Se usar QR Code, garanta que o link esteja sempre atualizado.
7. Subestações
– Placas “Perigo – Alta Tensão” visíveis a distância;
– Identificação de equipamentos (transformadores, disjuntores, seccionadoras);
– Rotas internas e áreas de segurança;
– Pontos de aterramento e manobra;
– Procedimentos de emergência.
Dica: Use materiais resistentes a UV, chuva
e variação térmica.
5 erros comuns (e como corrigir)
- Etiquetas pequenas demais
→ Dimensione para leitura a 50-70 cm. Fontes sem serifa, mínimo 12 pt. - Material inadequado
→ Use poliéster industrial, adesivo de alto desempenho e laminação. Em casos críticos, prefira placas rígidas com fixação mecânica. - Padrão visual inconsistente
→ Crie um manual interno: fontes, cores, nomenclatura, materiais. - Sinalização desatualizada
→ Nenhuma modificação elétrica termina sem atualizar sinalização e diagrama. - Só aviso de risco, sem identificação funcional
→ Combine sinalização de segurança com informação operacional.
Como padronizar
em 3 passos
Passo 1: Mapeamento
Liste painéis e subestações. Tire fotos. Marque lacunas: sem ID, circuitos não identificados, avisos ilegíveis.
Passo 2: Templates
Crie 3-5 modelos:
– ID do painel;
– Circuitos internos;
– Avisos de risco;
– Etiquetas de manutenção;
– Fases, neutro e terra.
Passo 3: Implantação priorizada
Comece por:
– QGBT e painéis principais;
– Subestações de entrada;
– Painéis com mais intervenções
Conclusão
A sinalização clara reduz risco, acelera manutenção e melhora conformidade. O segredo: padrão visual, material adequado e atualização contínua.
